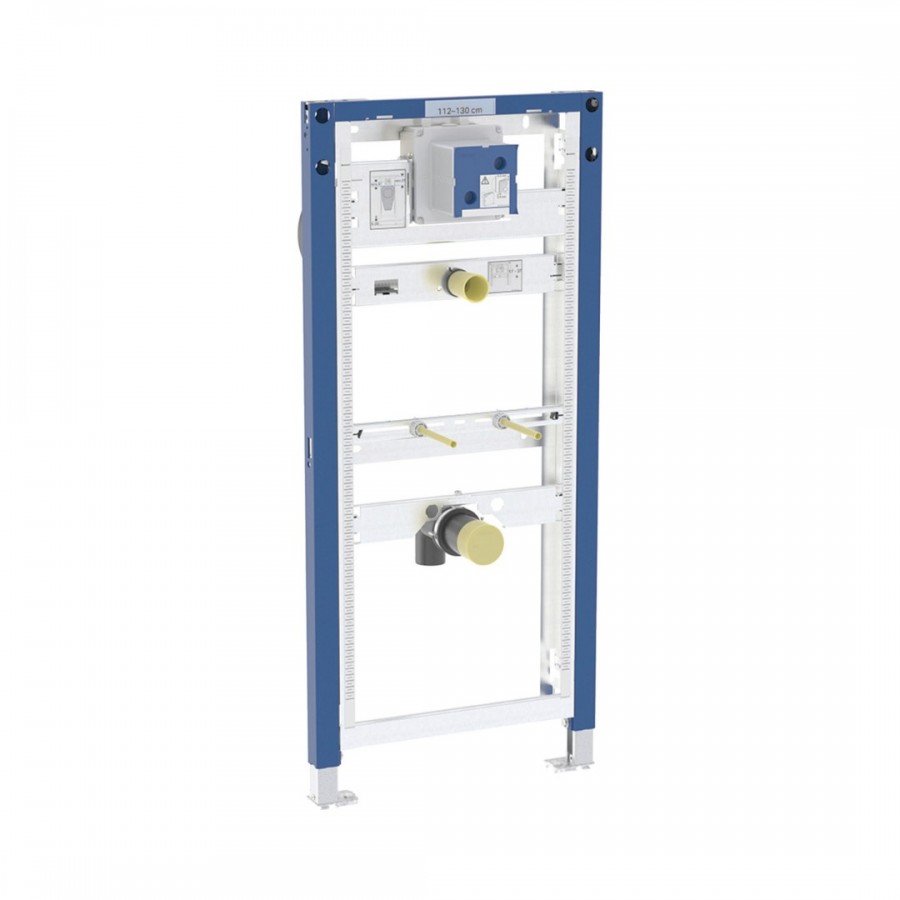

Geberit Duofix stelaż podtynkowy do pisuaru dla armatury podtynkowej H112-130 111.616.00.2

Opis produktu Geberit Duofix stelaż podtynkowy do pisuaru dla armatury podtynkowej H112-130 111.616.00.2

Stelaż podtynkowy do pisuaru, 112–130 cm, uniwersalny

Przeznaczenie

• do metalowych i drewnianych ścianek konstrukcyjnych
• do ścianek systemowych Geberit Duofix
• do montażu w ściankach instalacyjnych o częściowej wysokości lub wysokości pomieszczenia
• do montażu w ściankach działowych na wysokość pomieszczenia
• do wysokości warstw podłogi 0–25 cm
• do montażu systemów spłukiwania pisuarów Geberit
• do montażu pisuarów

Charakterystyka

• statyczna rama samonośna, zabezpieczona przed korozją powłoką malowaną proszkowo
• z wysuwaną blachą do bocznego mocowania nad elementem na profilach metalowych lub drewnianych bądź na elementach konstrukcyjnych Geberit Duofix
• alternatywna pozycja mocowania wspornika dystansowego
• obrotowe stopy, odpowiednie do montażu w profilach U UW 50 i UW 75
• stopy można zamontować w szynie systemowej Geberit Duofix bez użycia narzędzi, bez dodatkowych komponentów
• ocynkowane nogi montażowe, zabezpieczone przed korozją, antypoślizgowe
• możliwość dopasowania wysokości elementu do pisuaru, 112– 130 cm
• uniwersalna skrzynka montażowa do zaworów spłukujących Geberit do pisuaru
• kostka zaciskowa do przyłącza elektrycznego umieszczona w uniwersalnej skrzynce montażowej
• przyłącze wody z prawej strony na uniwersalnej skrzynce montażowej
• przyłącze wody typu MasterFix i MeplaFix
• kolanko przyłączeniowe montowane bez użycia narzędzi
• zawór odcinający z dławikiem, wstępnie zamontowany
• wstępnie zamontowana rura do przepłukania instalacji
• obudowa ochronna otworu rewizyjnego 10,5 x 10,5 cm z możliwością skrócenia bez użycia narzędzi
• elastyczny wężyk spłukujący
• wężyk spłukujący umieszczony w prowadnicy zapobiegającej stagnacji wody
• mocowanie dopływu ø 32 mm o regulowanej wysokości
• mocowanie kolana odpływowego o regulowanej wysokości i izolowane akustycznie
• mocowania pisuarów M8, o regulowanej szerokości i wysokości
• trawersy z oznaczonym środkiem, o regulowanym położeniu bez użycia narzędzi
• możliwość dostosowania do pisuarów z głowicą tryskaczową przy pomocy akcesoriów

Dane techniczne

• ciśnienie 100–800 kPa
• maks. ciśnienie próbne wody 1600 kPa
• maks. ciśnienie próbne powietrza / gazu obojętnego 300 kPa
• maks. temperatura wody 30 °C
• materiał stal

Zakres dostawy

• kolanko przyłączeniowe R 1/2"
• obudowa ochronna otworu rewizyjnego, z zaślepką
• króciec dopływowy ø 32 mm do pisuaru, z uszczelką do pisuaru
• kolano odpływowe z PE-HD, ø 63 / 50 mm
• uszczelka ø 57 / 50 mm
• syfon pisuarowy ø 50 mm, z uszczelką do pisuaru
• materiały mocujące i ochronne
